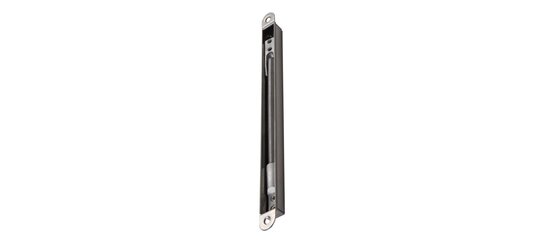

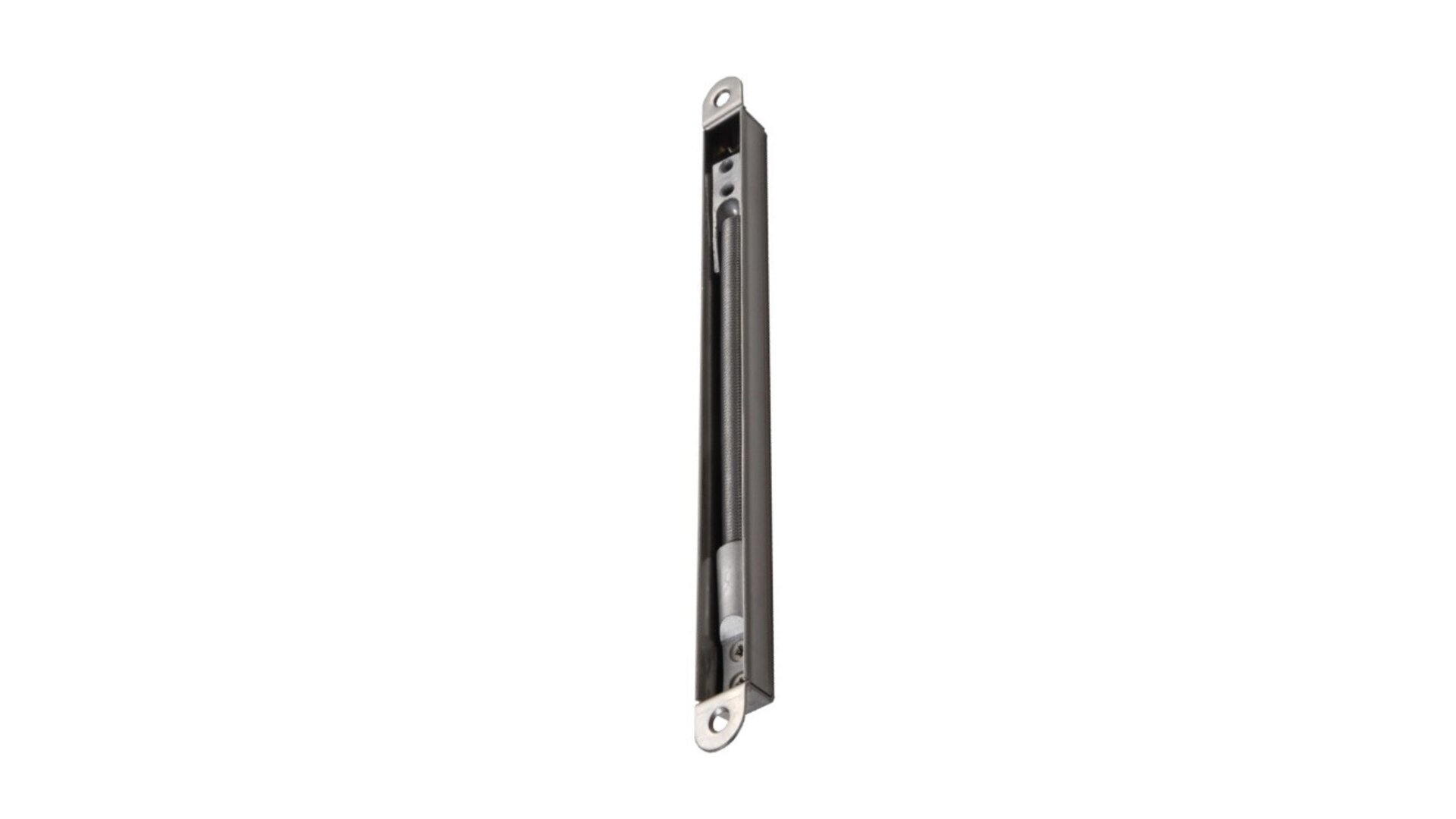

Kabelová průchodka zadlabací (KP 01.1), vanička 300x20mm, otevření max.120°

Otevření cca. 120°, dle síly dveřního profilu.

Kabelová průchodka umožňuje bezpečný průchod kabelu skrze zárubeň a křídlo dveří k elektrickému zámku.

Vnitřní průměr průchodky 8 mm

Materiál tělesa (vaničky) je z nerezového plechu, koncovky jsou odlité ze zinkové slitiny, pružina je nerezová.

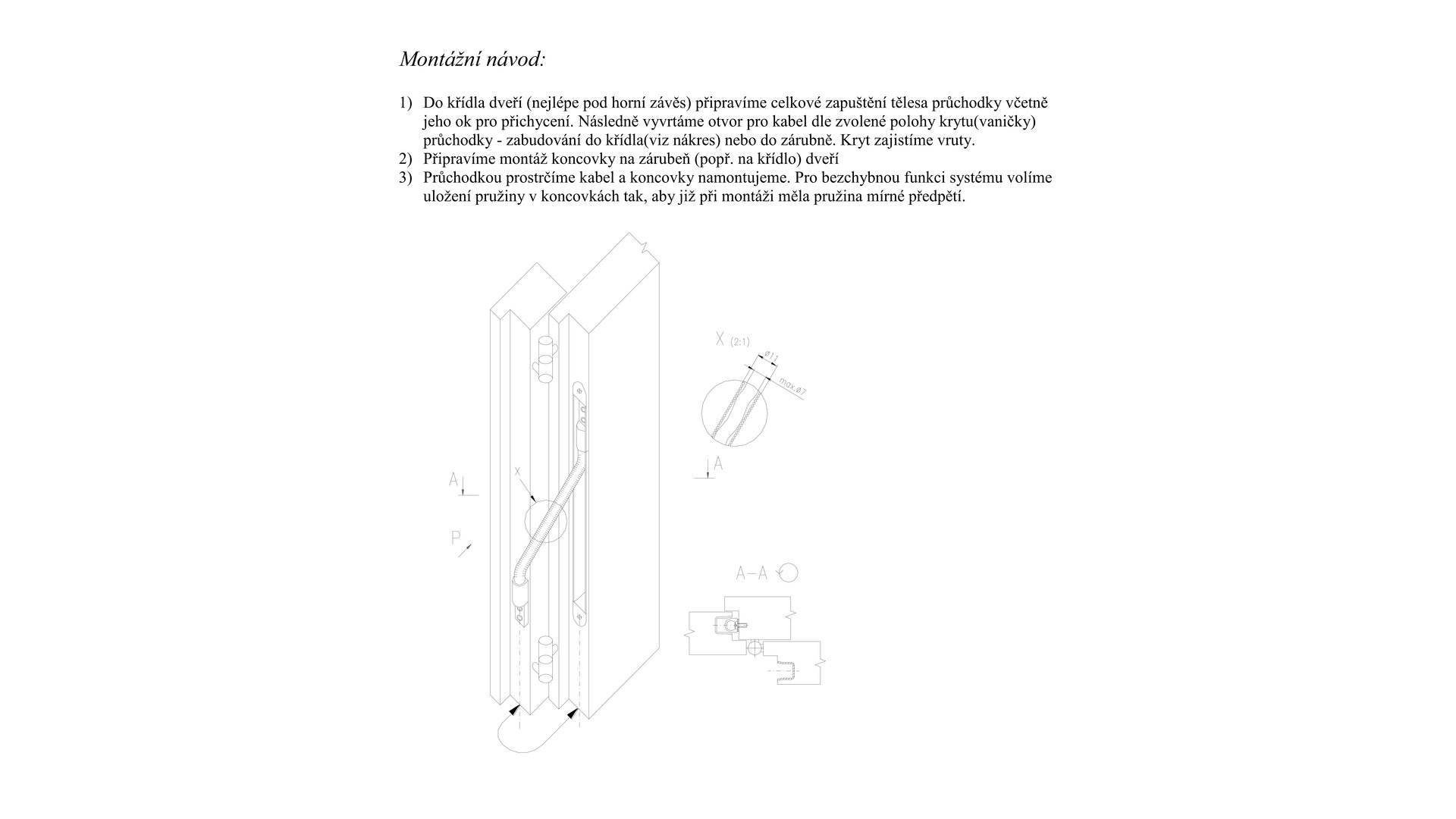

Montážní návod:

• do křídla dveří (nejlépe pod horní závěs) připravíme celkové zapuštění tělesa průchodky včetně jeho ok pro přichycení
• následně vyvrtáme otvor pro kabel dle zvolené polohy krytu (vaničky) průchodky - zabudování do křídla (viz nákres) nebo do zárubně
• kryt zajistíme vruty
• připravíme montáž koncovky na zárubeň (popř. na křídlo)

• průchodkou prostrčíme kabel a koncovky namontujeme



  Pro bezchybnou funkci systému volíme uložení pružiny v koncovkách tak, aby již při montáži měla pružina mírné předpětí.
