EL466 - Elektromechanický samozamykací úzký vícebodový zámek Abloy 35/92/U24x6/1760

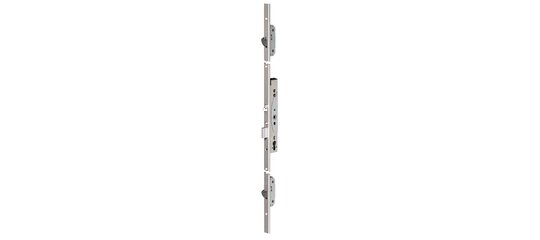

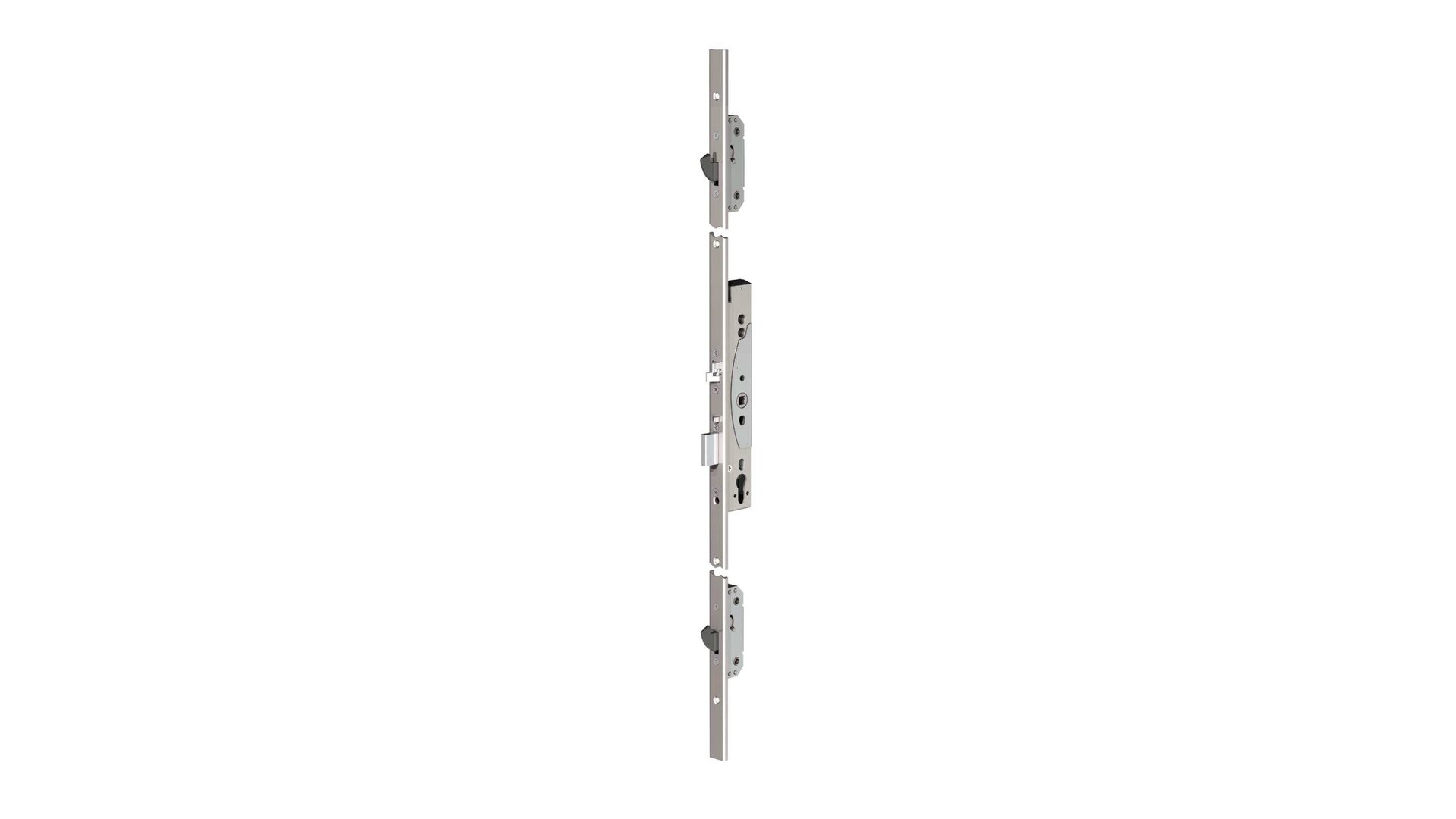

Elektromechanický samozamykací úzký vícebodový zámek ABLOY EL466

Použití samozamykacího zámku EL466

• Pro vnitřní i plášťové rámové dveře - například ALU profil.
• Jedinečné řešení pro únikové požárně odolné dveře.
• Lze použít pro únikové dveře.
• Lze použít do požárně odolných dveří.
• Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky viz. nastavení zámku.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.

• Zámek je vždy osazen kováním typu klika/klika (klika/paniková hrazda).



  Výhody zámku EL466

• pravolevý - oboustranná střelka
• možnost nastavit zámek do reverzní nebo standardní funkce
• čelní U-štít
• samozamykací
• paniková funkce B (klika/klika)
• kompletní certifikace
• napájení v rozsahu 12-24V DC

• čtyřbodové uzamčení dveří



  Popis funkcí zámku EL466

• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.

• Zámek musí být vždy osazen kováním typu klika/klika s děleným čtyřhranem.



  Monitorovací funkce zámku EL466

• Dveře – otevřeny / zavřeny
• Klika – stisknuta / volná
• Klíč – odemyká / volný

• Závora - zatažena / vysunuta



  Samozamykací funkce zámku EL466

• Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve čtyřech bodech.

• Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.



  Možnosti nastavení zámku

• Zámek je vždy osazen kováním typu klika/klika.
• Fail secure - Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
• Fail safe – funkce EPS - reverzní režim. Klika ve směru úniku je funkční trvale (paniková klika nebo hrazda), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

• Pro oboustrannou kontrolu vstupu použijte zámek EL467.



  Certifikace zámku EL466

• EN 179:2008 Pro únikové východy
• EN 1125:2008 Pro panikové únikové východy
• EN 1634-1 Pro požárně odolné dveře
• EN1627:2012 Bezpečnostní třída RC3
• EN 61000-6-1:2007 EMC
• EN 61000-6-3:2007 EMC

• EN 14846:2008 Elektrické zámky



  Technické údaje zámku

• Napájení: 12 – 24 V DC STAB +/- 10 %
• Proudový odběr: 12 V DC 240 mA v klidu. Max. 550 mA, 24 V DC 130 mA v klidu. Max. 300 mA
• Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
• Rozsah pracovních teplot: -25°C až +70°C
• Výsuv závor: závora 20 mm, oboustranná střelka 10 mm, háky 24 mm
• Signalizace: dveře otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá
• Vyráběné backsety: standardně 35 mm, na objednávku 30, 40 a 45 mm
• Šířka čelního štítu: 24 mm , nerez
• Délka čelního štítu: 1760 nebo 2000 mm, U profil
• Čtyřhran dělený: 9 mm čtyřhran, s redukcí lze použít i 8 mm
• Cylindrická vložka: DIN - europrofil
• Dveřní vůle: 2-5,5 mm
• Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky

• Rozteč zámku: 92 mm
